一、项目采购编号及名称

项目编号：xjzzx-2021-001

项目名称：电工综合实训考核设备采购项目

二、项目最高限价

人民币165,000元（壹拾陆万伍仟元整）

三、供货地点

江门市蓬江区潮连环岛西路22号（江门市技师学院潮连校区）。

四、供货时效要求

在中标通知书下达后10个工作日内送货并验收。

五、投标人资格要求

1.符合《中华人民共和国政府采购法》第二十二条规定；

2.具备条件的中华人民共和国的法人、其它组织或自然人；

3.必须具有制造标的物或合法的供货和相关项目及安装售后服务的能力；

4.本项目不接受联合体投标。

六、招标内容

先进制造系采购一套电工综合实训考核设备，各项技术参数要求、功能结构要求及器件具体清单列表如下：

1.设备技术要求

（1）该套设备应满足《中华人民共和国第一届职业技能大赛竞赛电工项目》的技术需求，并提供佐证材料证明；

（2）该套设备需采用模块化组合式运用的设计，由PLC电气控制实训平台、电力拖动实训平台、故障诊断与维修测量实训平台等组成。设备需集成智能物联网模块，能实现与各种仪表的数据采集、处理，经过数据处理后能上传到服务器平台，同时服务器平台能对物联网模块下达指令，配合扩展板模块实现远程控制。需配备数字孪生仿真系统，能通过3D仿真模型和仿真数据驱动器取代实体设备，设备受PLC程序控制并反馈相关的传感器信号，在虚拟空间中完成映射，从而反映相对应的实体设备的运动过程。

2.设备功能与结构要求

（1）PLC电气控制实训平台

平台上面安装有智能物联网模块、PLC、触摸屏、变频器、伺服驱动器、步进驱动器、指示灯按钮模块等器件，融合自动控制系统电气控制电路的接线、PLC编程与调试于一体。

（2）电力拖动实训平台

电力拖动实训平台采用万能网孔板开放式设计，配套电力拖动实训套件箱，可选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理。

（3）故障诊断与维修测量实训平台

故障诊断与维修测量实训平台选取的电路是模仿真实的工业生产控制系统，其中包含了装料、加热、冷却和卸料功能的故障诊断与排除。

（4）环形传送分拣任务模型

模型底板由8mm厚铝板加工氧化而成。底板安装有环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等。可模拟生产线自动化控制，变频器控制输送带电机实现调速功能；通过光纤、光电、金属、RFID等多种传感器检测，PLC控制伺服、步进、多种气缸动作完成上料、分拣、搬运等多种功能，且端口采用全开放设计。

（5）直流调速模块

模块底板采用优质Q235冷轧钢板经折弯后焊接而成，表面需作静电喷塑处理，安装有直流电机、测速发电机、直流调速线路板、显示系统等形成闭环调速系统。

（6）装配桌

装配桌用优质Q235冷轧钢板折弯焊接成桌体框架，喷塑后组装连接，预设电源插座扩展孔，配置1个2层工具柜，放置于装配桌底部一侧。台面用高密度中纤板，表面贴压防火板。

（7）电脑桌

电脑桌采用优质Q235冷轧钢板折弯焊接加中纤板台面组装而成，桌腿安装4个万向轮。

（8）设备配件包

配件须有PLC编程线、触摸屏USB下载线、通讯线、空气压缩机、排插座、安装耗材等。

3.设备参数要求

（1）工作电源： AC380V±10％ 50Hz；

（2）额定功率：≤1.5kW；

（3）安全保护功能：漏电保护、过流保护、短路保护、接地保护；

（4）PLC品牌型号:西门子CPU 1214C DC/DC/DC晶体管型，14输入/10输出；

（5）数字量输入/输出模块：继电器型，8输入/8输出/；

（6）伺服系统：西门子V90，伺服电机：0.1KW/轴高：20mm；

（7）变频器：西门子G120；

（8）步进驱动器：YKD2305M，步进电机：YK42XQ47-02A；

（9）触摸屏：TPC7062TI；

（10）RFID：工业RFID读写器。

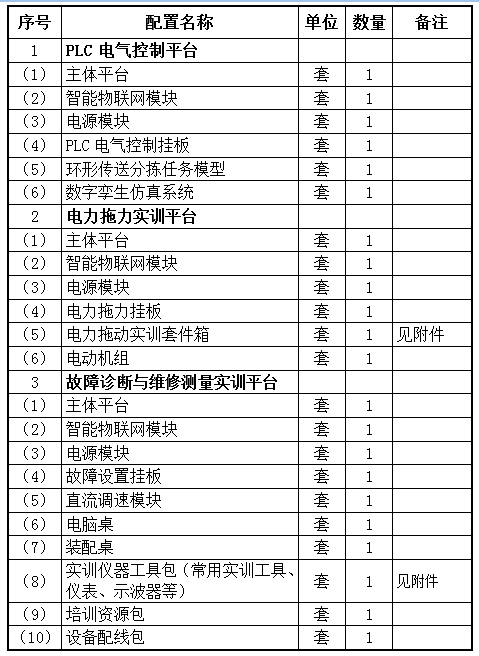

4.设备配置清单

5.设备具体规格和参数

设备具体规格和参数见附件。



七、报名时间和需提交的资料

1．凭法定代表人身份证复印件和统一社会信用代码的营业执照复印件（加盖公章）进行现场报名。

2.报名时间：2021年3月15日至2020年3月19日：上午8:00～11:00，下午14:30～16:00。

3.报名地点和联系人：江门市潮连环岛西路22号综合楼6楼评标中心，联系人：李老师 0750-3882809

4.非法人本人前来报名的，被委托人需携带法人授权委托书原件。

八、投标提交资料组成

1.封面（注明参与投标项目名称、单位、联系人、联系电话、正本或副本等信息）加盖公章，贴在密封袋面和询价文件封面。

2.投标资质证明文件

   ①身份证复印件（加盖公章）；

   ②营业执照（加盖公章）；

3.营业门店证明材料：门店图片（与营业执照地址相符）、经营商品图片（A4纸打印）。

4.投标文件：电工综合实训考核设备采购项目响应文件。

5.服务承诺书：包括供货时效、送货服务、产品质量服务、售后服务等。

6.所有响应文件材料一式三份分别密封（一正两副），响应文件的正本和副本应在封面显著位置清楚标明“正本”或“副本”字样。如正本和副本内容不一致以正本书面文件为准。A4纸规格，加盖公章，顺序装订。密封袋须用封条密封加盖公章。

7.响应文件提交

时间：2021年3月22日上午8:00～11:00时。逾期送达的或者未送达指定地点的投标文件，询价人不予受理。

地点和联系人：江门市潮连环岛西路22号办公楼6楼评标中心，李老师 0750-3882809。

九、采购信息发布范围

本次询价公告同时在江门市技师学院（潮连校区）校内公告栏及江门市技师学院网站上发布（网站名称：江门市技师学院，网址：www.jmjx.com）。

十、评标与定标

由江门市技师学院评标小组在学院纪检员的监督下评审确定。确定中标单位后，由采购方通中标方。



附件：设备具体规格和参数
